INA RWU45-E
- 型號：
- RWU45-E
- 品牌：
- INA
- 系列：
- RWU..-E
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA RWU45-E，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要RWU45-E最新規格、圖紙、報價等資料可聯系我司銷售部！
- 尺寸
- N3
- M6
- 最大螺釘深度 6 mm
- N4
- M6
- O
- 10x1.5
- mm
- DIN 3771
- T5
- 15
- mm
- T6
- 13.2
- mm
- W10
- 10
- mm
- 距平面側的寬度
- W7
- 7
- mm
- 距平面側的寬度
- W8
- 8
- mm
- 距平面側的寬度
- 重量
- mW
- 3070
- g
- 滑塊的質量
- mS
- 9.4
- kg/m
- 導軌的質量
- 基本額定載荷
- C
- 92000
- N
- 基本額定動載荷
- C0
- 215000
- N
- 基本額定靜載荷
- 額定靜扭矩
- M0x
- 1899
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 4255
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 3821
- Nm
- 繞 Z 軸的額定靜扭矩
- 尺寸
- H
- 60
- mm
- B
- 120
- mm
- L
- 145.9
- mm
- 因為上部潤滑孔的原因，滑塊需要被覆蓋的最小長度。

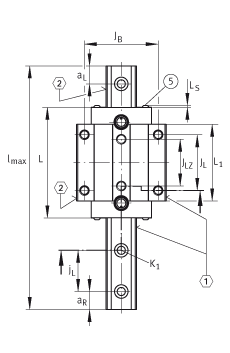

- 說明
- 1)
- 定位面
- 2)
- 標記
- 5)
- 安裝螺釘
- 尺寸
- A1
- 37.5
- mm
- A3
- 6.6
- mm
- A4
- 6.6
- mm
- aL max
- 41
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 41
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 45
- mm
- 公差: -0,005 / -0,035
- 說明
- G2
- M12
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470
- GS
- M4x4
- DIN EN ISO 4027
- 尺寸
- H1
- 8.5
- mm
- H4
- 26
- mm
- H5
- 8
- mm
- h
- 38
- mm
- h1
- 19.5
- mm
- 公差: +/-0,5
- JB
- 100
- mm
- JL
- 80
- mm
- JL5
- 15.7
- mm
- 周圍結構上潤滑孔的位置。
- JL6
- 27
- mm
- JLZ
- 60
- mm
- jL
- 52.5
- mm
- 說明
- K1
- M12
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
- K3
- M10
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
- K6
- M10
- 根據 DIN ISO 7984-8.8的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220
- 尺寸
- L1
- 104.2
- mm
- LS
- 2.2
- mm
- lmax
- 2940
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- N2
- 6
- mm
- 周邊結構潤滑孔的最大直徑。
